焊接車間焊接工作量較大且焊接工件均為大型工件，車間內煙塵粉塵聚集較多，空氣流通不暢，操作人員長期工作在通風情況欠佳的環境，呼吸這些煙塵和氣體較多，對身體不利，有可能導致塵肺病等職業病，因此急需采取有效的措施來防止其對焊工的危害。

工況介紹：

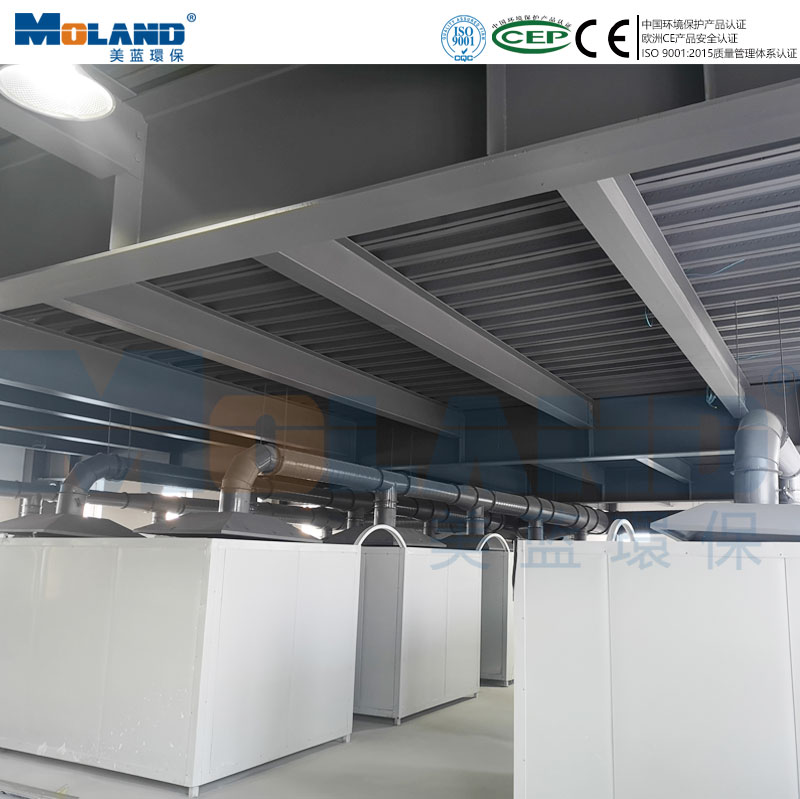

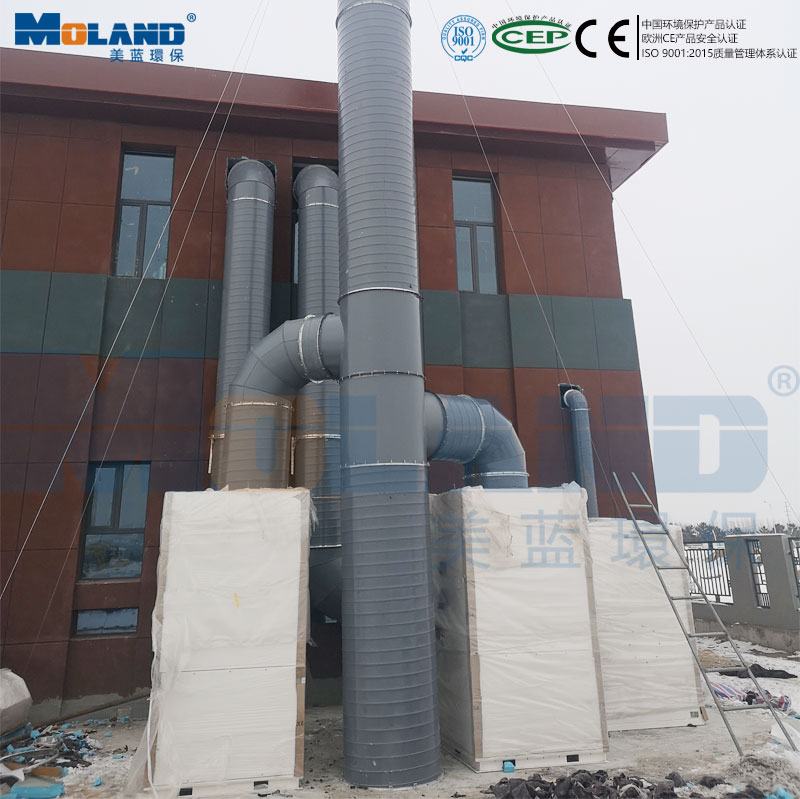

        內蒙古車間現有23個工位，23個工位包括20個焊接工位，3個打磨工位，我司技術去現場考察后，給出適合工況的方案，采用罩吸式處理，每個焊接房上方做一個罩口，更好的收集焊接時產生的煙塵。采用的我司兩臺11KW處理。

目前焊接煙塵捕捉方式主要有：

1、頂吸罩

頂吸罩為了能夠完全捕捉在一個工位上產生的任意粉塵，其尺寸為設計成覆蓋工件所有的焊接位置，頂吸罩的外形為四凌臺形，每一面與地面的夾角不小于45°。

頂吸罩適用于焊接位置固定，焊接位置較多的情況，工人可以在吸氣罩覆蓋的范圍內自由的焊接，產生的焊接煙塵都能夠順利的捕捉，達到很高的捕捉效率。

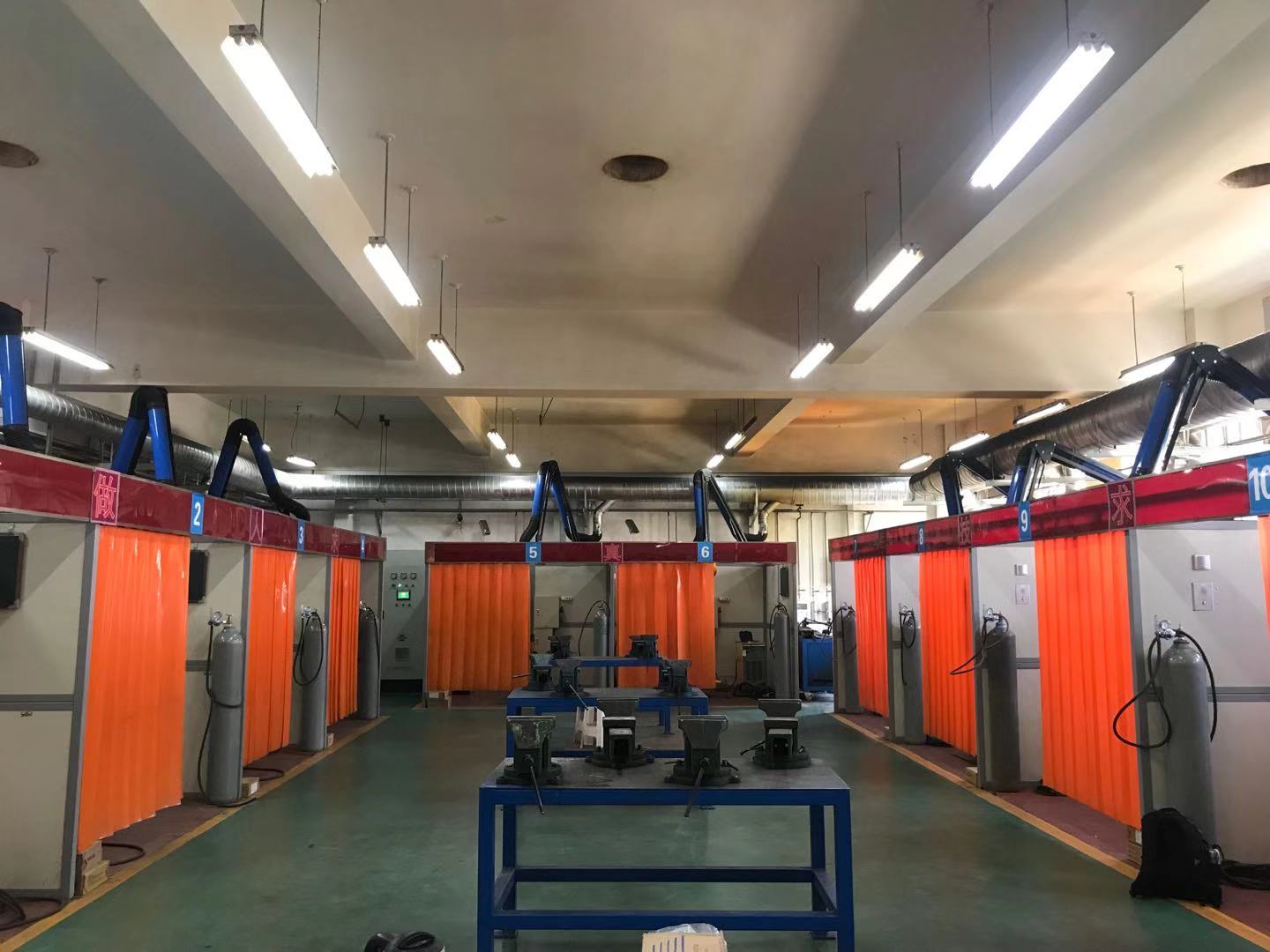

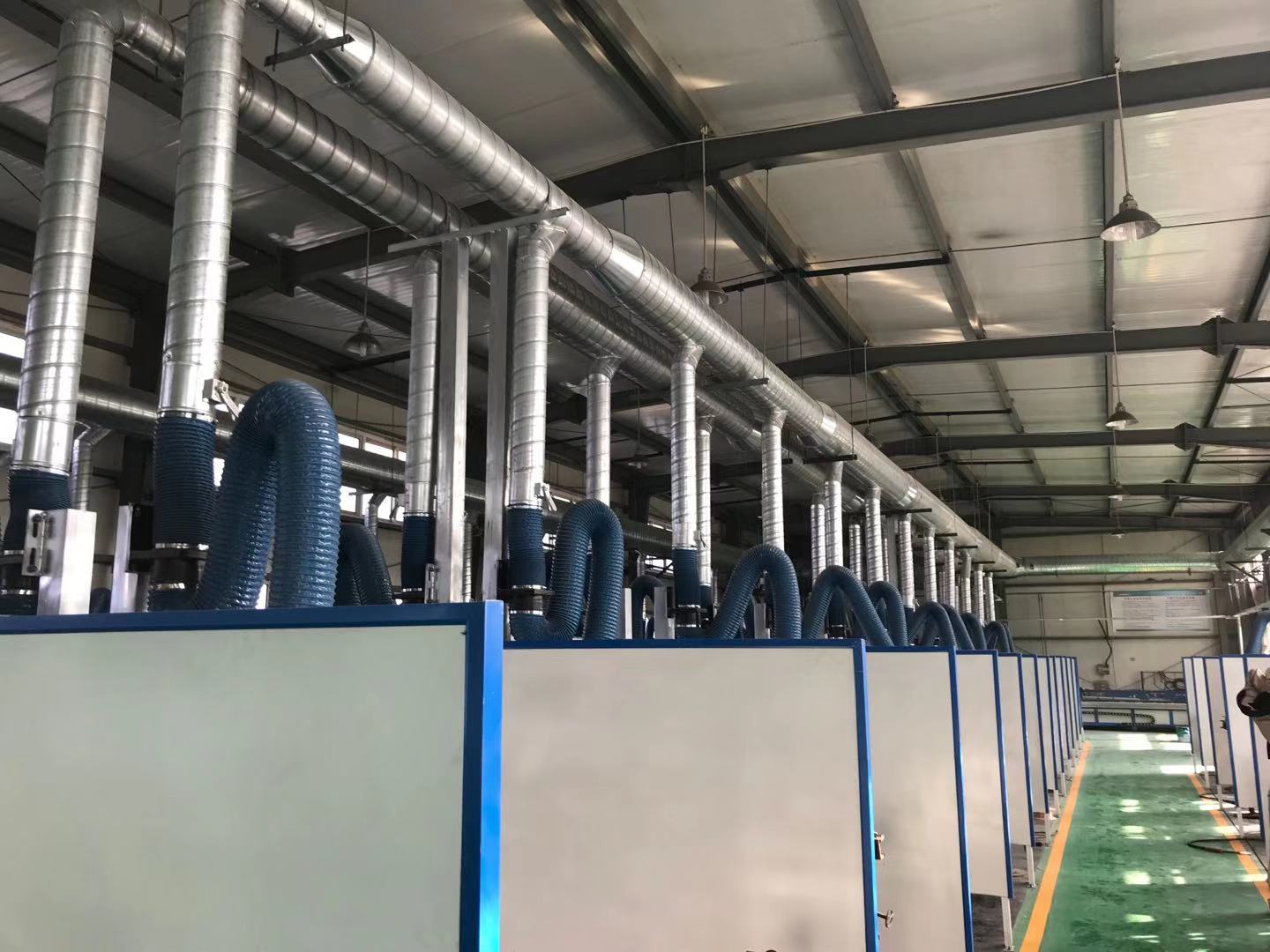

2、吸氣臂捕捉方式

吸氣臂的骨架類似于人的手臂，通過阻尼桿和摩擦片的作用，吸氣手臂能夠在吸氣臂長度范圍內的空間內懸停。在吸氣罩的位置上設計了獨特的旋轉機構，保證了吸氣罩能夠通過任意方位對準焊接位置。吸氣罩通過流體設計和氣流模擬，使吸氣臂能夠最大量和最大范圍的捕捉焊接過程中產生的煙塵。

吸氣臂的安裝，必須安裝在墻壁上或者是在地面上安裝立柱的形式。

適用范圍：

吸氣臂的吸風罩尺寸為φ 150-170，適合處理焊縫長度不超過100 mm的焊接，工人焊接位置固定的情況。焊接方法適合手工電弧焊、CO2氣體保護焊、MAG焊、MIG焊
