大廠房焊煙治理難點：

 1.跨距大（通常有18-30米）；

2.工件大，不規則，焊煙收集困難；

3.條形、環形焊縫多且長，煙塵量大，濃度高；

4.頂部安裝行車，管線布置多，排風系統設計難。

以上諸多因素，使得在設計治理方案時，有效的捕集方式和無干涉的設計系統尤為重要。

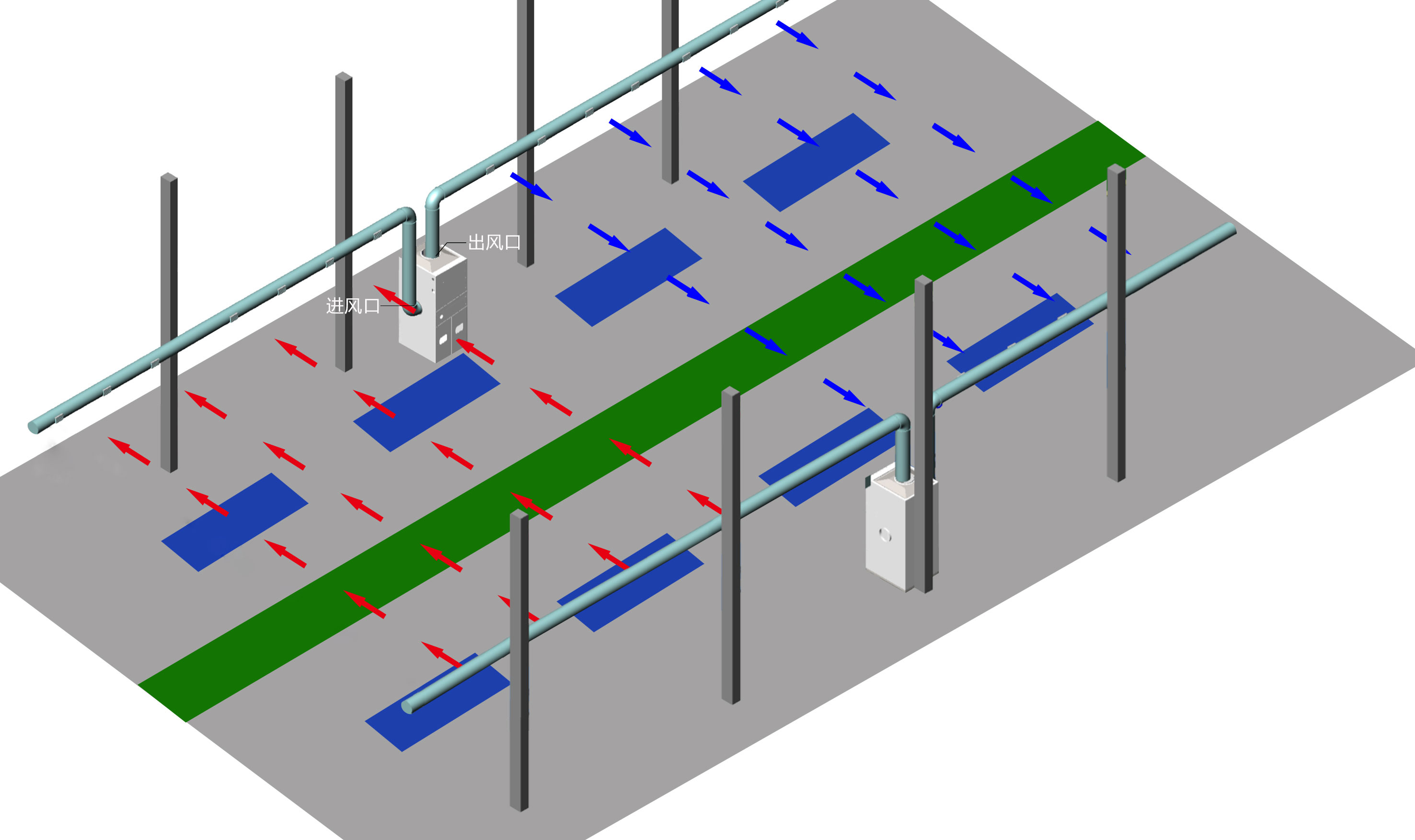

車間大環境治理：吹吸式焊煙除塵系統

吹吸式焊煙除塵系統特征在于在廠房某一高度，兩側呈W型排布置多個吹風口和吸風口，通過吹風口將空氣射入大空間，形成前進方向一致的交錯多股平行射流；到一定距離后，每股射流與吸氣流匯合，形成固定的氣流路徑，使射流只能在縱向發展，因此射流在這個區域內的運動近似于平面運動，形成水平的空氣屏障；由于廠房空間大，布置的風口個數多，射流匯合一段距離后，在大空間中形成寬度比變化中的厚度大得多的扁平氣流；采用本發明方式控制高大工業廠房中的焊煙，就是利用在建筑物側墻一定高度吹出的噴射氣流形成空間隔斷，以吹風口中心為分層面，將高大工業廠房在高度上分為上下兩個區域，把工作區散發的焊煙控制在一定的高度范圍內，即廠房的下部區域為控制區，并借助于射流引起的氣流流動將焊煙等有害物帶到吸風口；分層面以上的區域為非控制區；焊煙等有害物在吸風口負壓的作用下被捕集，含微細粉塵的焊煙等有害物進入除塵器，焊煙等有害物的粉塵被分離后落入積灰室，凈化后的潔凈空氣從吹風口吹出，向對面送去，過濾下的焊煙等有害物粉塵會積攢在濾筒上，當濾筒飽和后，通過脈沖反吹清灰裝置，實施定時自動清灰，清理下的粉塵落入集灰斗。
